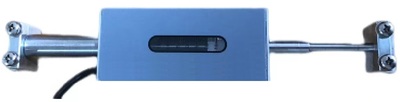

近年来，随着对钢筋混凝土结构研究的不断深入发展，尤其是对构件的大变形性能（如抗震抗爆结构的延性研究）要求进行深入地研究，这就需要在结构试验时对构件中的混凝土及钢筋从弹性阶段到塑性阶段的应变全过程进行测量，而原有的测试手段（在钢筋或混凝土上贴电阻应变计或粘接位移计）已不能满足要求。为此我们研制了导杆式引伸仪，导杆式引伸仪的最大优点在于能顺利实现试件局部区段从弹性到塑性阶段的全过程测量。它可在任何荷载力下，测得试件中预定标距间的应变变化，从它的位移传感器输出的讯号中，能获得试件的应变、曲率、转角、剪切变形、相对滑移等物理量，特别是当试件材料出现缝隙、局部屈服或破碎时，仍能取得满意的效果。

二、技术指标：

1. 导杆直径：ф5mm

2. 测量范围： ±5MM，±15mm，±25mm

3 .综合误差（非线性）：0.5％F.S

4.桥路类型：半桥

5.供桥电压：建议2VDC

6.温度范围：-25°-60°

7.导线长度：5米（可有偿延长）

8.接线方式：红（Eg+）蓝（Eg-）黑（Vi+）
